SEVCON GEN4 - L'erreur 0x5185 alg out off with FS
- Détails
- Création : mercredi 5 juin 2019 08:11
- Mis à jour : jeudi 20 juin 2019 09:34
- Écrit par 00CA - Ramzi Ben Othman

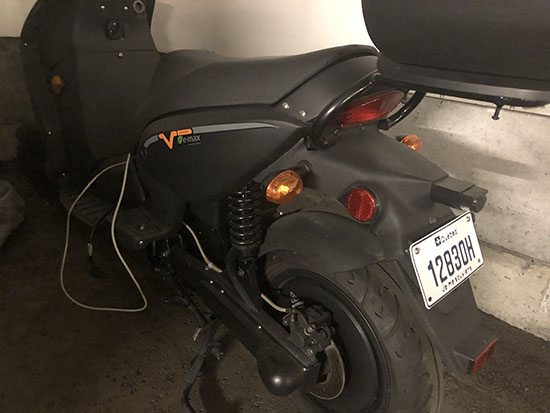

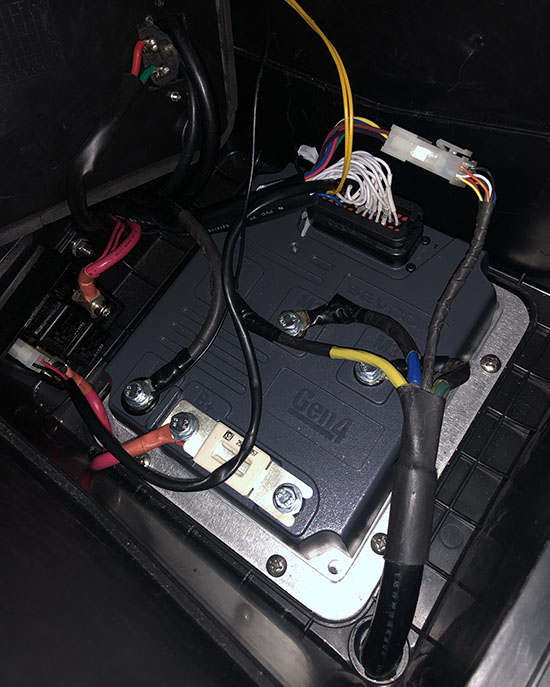

Sur le scooter électrique e-max 120L, il y a un variateur SEVCON GEN4 size 2 4827.
Comme le variateur clignotait, je suis aller voir l'erreur avec DVTC : le logiciel m'indique l'erreur "0x5185 alg out off with FS", qui est une erreur "very severe" concernant la bobine du relais de puissance.
La mesure résistance de la bobine du relais donne 2 ohms, ce qui est très faible. Pour un relais SW80 d'une puissance de 12W et avec une tension de 12V, la résistance est de l'ordre de 12 ohms.
En effet, en changeant le relais, le scooter fonctionne !
