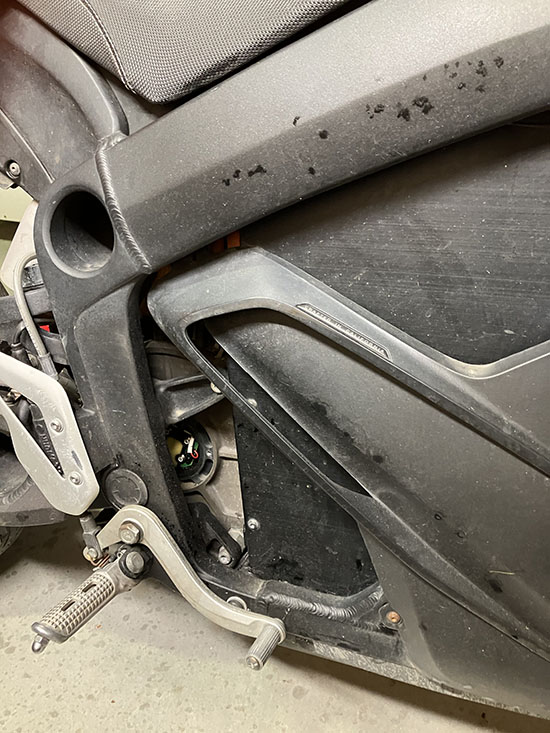

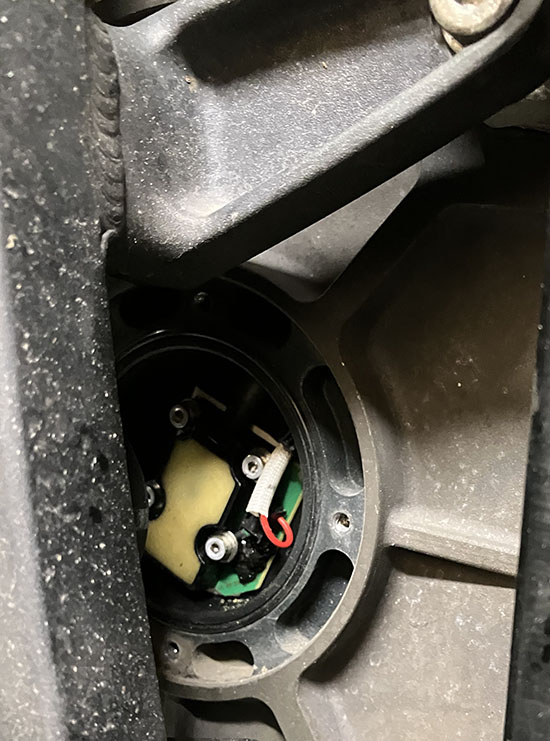

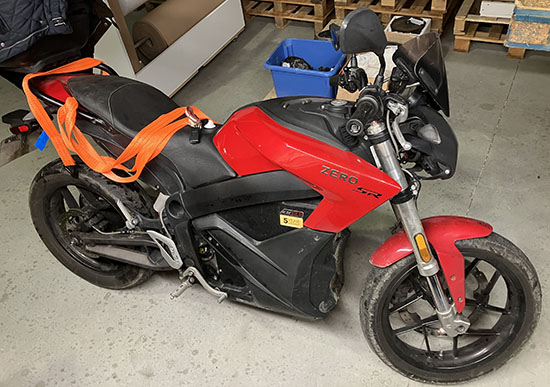

Pour vérifier et ajuster les tensions de l'encodeur sur une moto ZERO MOTORCYCLES, il faut une moto :

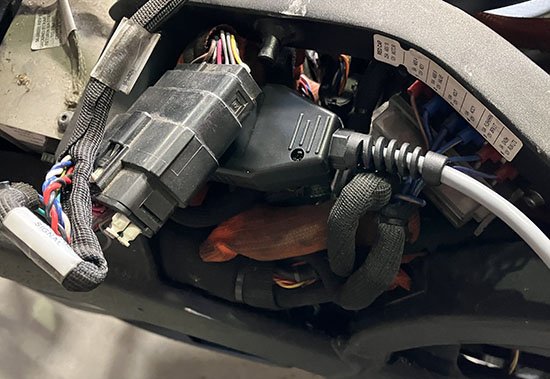

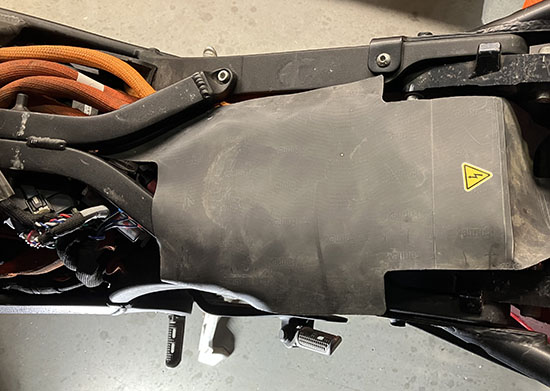

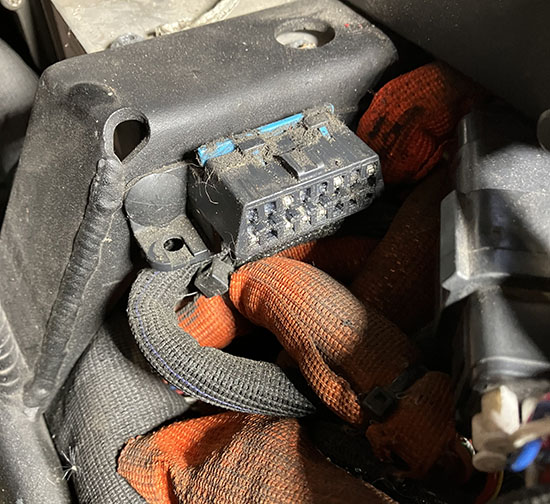

Il faut démonter la selle pour accéder à la prise de diagnostic de type OBD2 avec une clé TORX T40 :
Ensuite, il faut :
- Un ordinateur sous Windows avec le logiciel SEVCON DVTC ;
- Une interface IXXAT USB-to-CAN ;
- Un cable OBD2 vers DB9 ;
- Le logiciel RustDesk pour une asistance à distance ;
- Un spécialiste du logiciel DVTC pour SEVCON GEN4 !

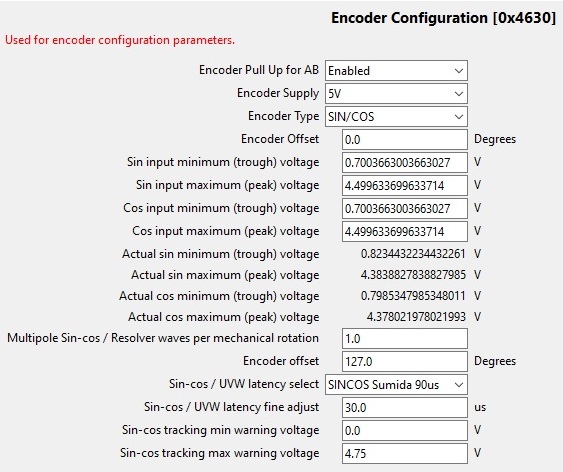

Après la mise sous tension du variateur, il faut effectuer manuellement quelques tours de la roue arrière et faire la lecture des tensions sinus et cosinus de l'encodeur :

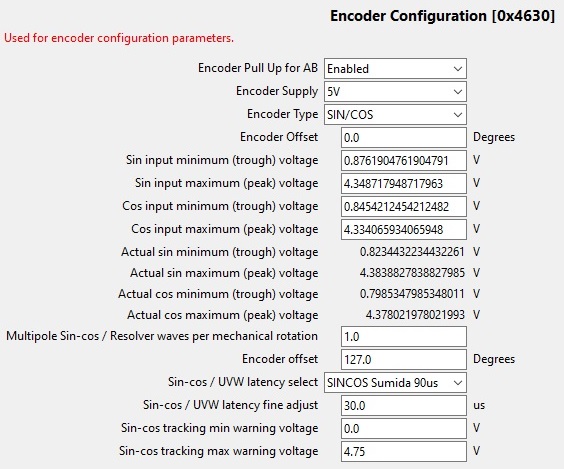

Si besoin, ajuster les tensions. Il est conseillé d'avoir une marge d'environ -0.1V de la valeur minimale mesurée et +0.1V de la valeur maximale mesurée :
