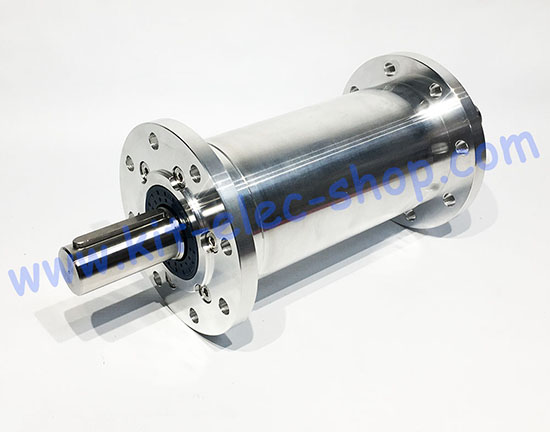

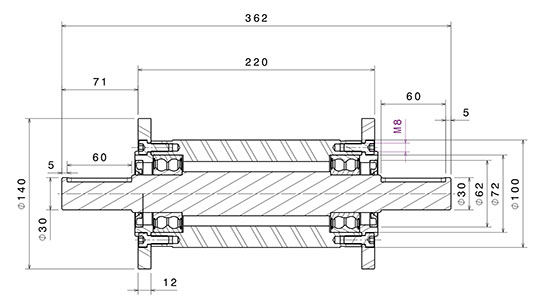

Depuis décembre 2022, la société Kit Elec Shop propose ce boitier support pour arbre de transmission de 30mm.
Il dispose de 2 roulements à contact oblique SKF 3207. La charge axiale acceptable du roulement SKF 3207 dans cette configuration est d'environ 3 tonnes.

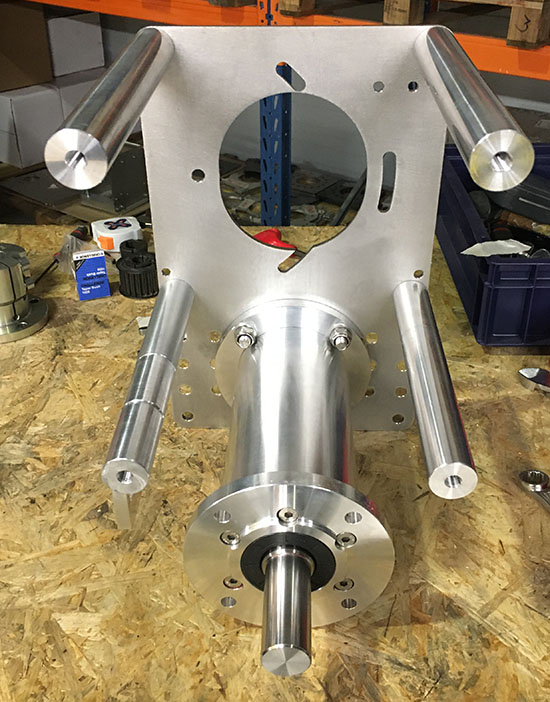

Il a été spécialement conçu pour s'intégrer dans les supports de transmission d'épaisseur 220mm d'entraxe 182mm ou 220mm.
Since December 2022, the company Kit Elec Shop has been offering this 30mm driveshaft support box.
It has 2 SKF 3207 angular contact bearings. The acceptable axial load of the SKF 3207 bearing in this configuration is about 3 tons.
It has been specially designed to fit into 220mm thick transmission racks with 182mm or 220mm centers.

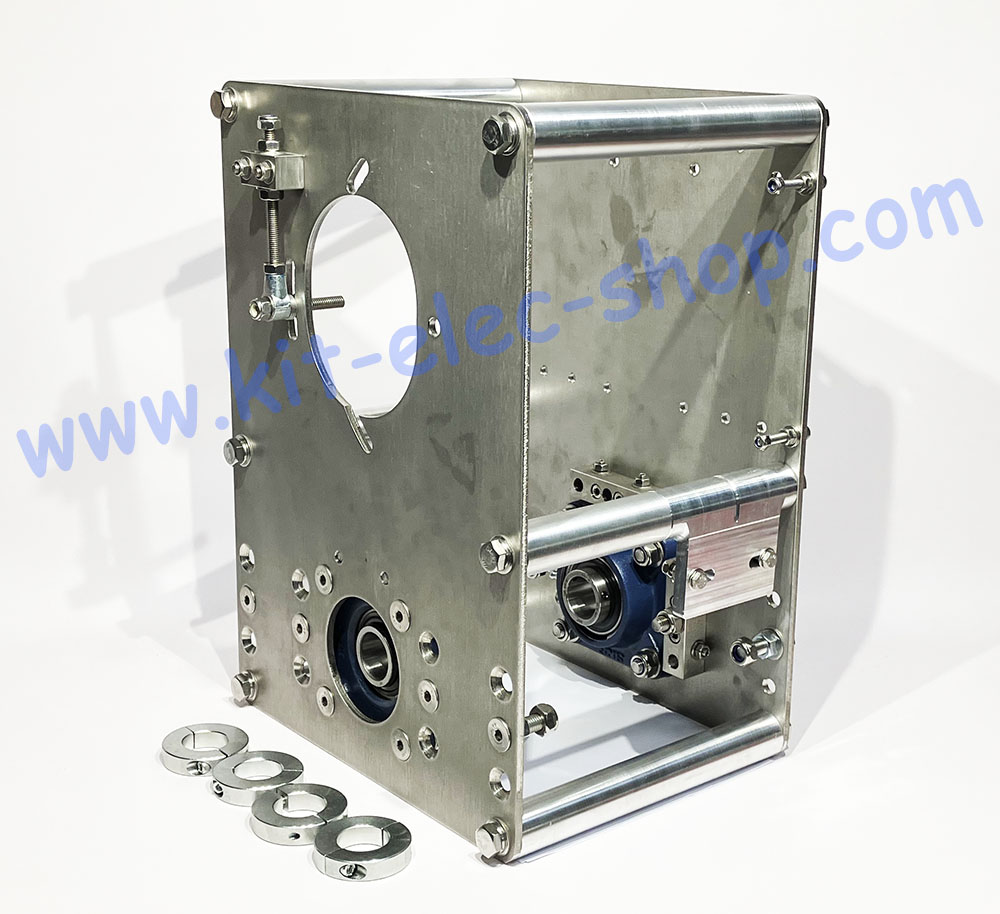

Remarque concernant la charge axiale du roulement à bille SKF FY 30 TF utilisé dans le support de transmission pour bateau E220 222mm arbre de 30mm.
La capacité de charge axiale d'un roulement SKF est donnée par Fa ≤ 0.25 C0.
Dans le cas du SKF FY 30 TF, C0 = 11.2 kN donc Fa ≤ 2 800 N = 280 kg
Note regarding the axial load of the SKF FY 30 TF ball bearing used in the transmission support for the E220 222 mm boat with a 30 mm shaft.
The axial load capacity of an SKF bearing is given by Fa ≤ 0.25 C0.
In the case of the SKF FY 30 TF, C0 = 11.2 kN, therefore Fa ≤ 2,800 N = 280 kg
