Screw length for fixing Motenergy motors
- Détails
- Création : samedi 1 août 2020 08:08
- Mis à jour : mardi 10 octobre 2023 08:58
- Écrit par FR37H - Thierry LEQUEU

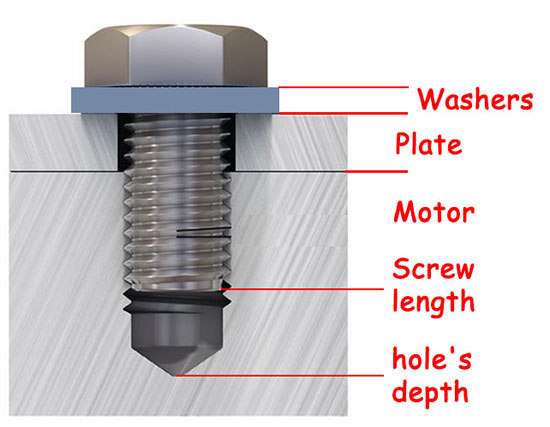

Motenergy motors that are fastened with 3/8" diameter screws have a DP thread depth of approximately 18mm.
The motor support plates are made of 5mm or 6mm steel.
The flat washer made of zinc-plated steel with a diameter of 3/8 inch has a thickness between 1.29 mm and 2.03 mm.
The GROWER washer is made of 3/8" diameter zinc plated steel with a thickness of 2.38mm.

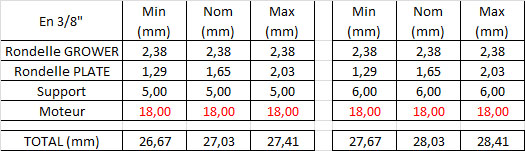

The length of the zinc-plated steel 3/8-inch diameter US screw shall be between 26.67 mm and 28.41 mm.
5 sets of US screws are available:
- US 3/8'' 19mm screw pack for fixing MOTENERGY motors
- US 3/8'' 22mm screw pack for fixing MOTENERGY motors
- US 3/8'' 25mm screw pack for fixing MOTENERGY motors
- US 5/16'' 25mm screw pack for fixing ME1616 motors

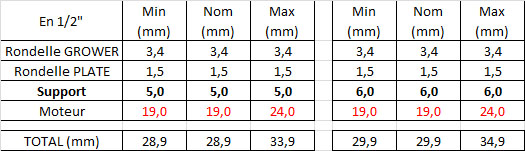

- US 1/2'' 32mm screw pack for fixing ME1905 (ME1507) motors
Titre français : Longueur de vis pour la fixation des moteurs Motenergy
Les moteurs Motenergy qui se fixent avec des vis de diamètre 3/8 de pouces ont une profondeur de taraudage DP ou DAP d’environ 18mm.
Les tôles support moteur sont en acier de 5mm ou 6mm.
La rondelle plate en acier zinguée pour un diamètre de 3/8 de pouce a une épaisseur comprise entre 1.29 mm et 2.03 mm.
La rondelle GROWER en acier zinguée pour un diamètre de 3/8 de pouce a une épaisseur comprise de 2.38 mm.
La longueur de la vis US en acier zinguée d'un diamètre de 3/8 de pouce doit être d'une longueur comprise entre 26.67 mm et 28.41 mm.
5 kits de vis US existent :
- Pack de vis US 3/8'' 19mm pour la fixation des moteurs MOTENERGY
- Pack de vis US 3/8'' 22mm pour la fixation des moteurs MOTENERGY
- Pack de vis US 3/8'' 25mm pour la fixation des moteurs MOTENERGY
- Pack de vis US 5/16'' 25mm pour la fixation des moteurs ME1616
- Pack de vis US 1/2'' 32mm pour la fixation des moteurs ME1905 (ME1507)
